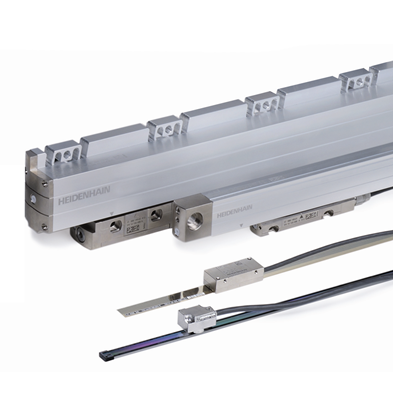

Systèmes de mesure linéaire Heidenhain
Pour tout renseignement :
Systèmes de mesure linéaire étanches
Les systèmes de mesure linéaire étanches sont protégés contre la poussière, les copeaux et les projections d’eau et sont conçus pour équiper les machines-outils.
- classes de précision jusqu’à ± 2 μm
- résolutions de mesure jusqu’à 0,005 μm
- longueurs de mesure jusqu’à 30 m
- montage simple et rapide
- grandes tolérances de montage
- supporte une accélération importante
- protection contre les salissures
Les systèmes de mesure linéaire protégés sont disponibles dans des :
- carters de règle gros profil
– pour des fortes vibrations
– jusqu’à 30 m de longueur - des carters de règle petit profil
–pour des emplacements de montage réduits
– jusqu’à 1240 mm de longueur,
avec des rails de montage ou également jusqu’à 2040 mm avec des éléments de fixation
Pour les systèmes protégés HEIDENHAIN, la protection de la règle de mesure contre les copeaux, la poussière et les projections d’eau est assurée par un profilé en aluminium. Des lèvres d’étanchéité élastiques ferment le profilé vers le bas. Le chariot de balayage est guidé sur la règle avec un faible frottement. Un accouplement assure la liaison du chariot de balayage avec le socle de montage et compense les erreurs d’alignement.
Découvrez la brochure Heidenhain Systèmes de mesure linéaire pour machines-outils à commande numérique
Systèmes de mesure linéaire à règle nue
Les systèmes de mesure à règle nue équipent les machines et installations qui nécessitent une précision élevée de la valeur de mesure. Domaines d’application classiques:
- Appareillages de production et de mesure dans l’industrie des semi-conducteurs
- Machines à implanter les composants
- Machines et appareillages d’ultra-haute précision
- Machines-outils de très haute précision
- Machines de mesure, comparateurs, microscopes de mesure, autres appareils de précision en métrologie
- Entraînements directs
Pour les systèmes protégés HEIDENHAIN, la protection de la règle de mesure contre les copeaux, la poussière et les projections d’eau est assurée par un profilé en aluminium. Des lèvres d’étanchéité élastiques ferment le profilé vers le bas. Le chariot de balayage est guidé sur la règle avec un faible frottement. Un accouplement assure la liaison du chariot de balayage avec le socle de montage et compense les erreurs d’alignement.
Codeurs absolus
Codeurs avec sortie de valeur de position
Les codeurs linéaires incrémentaux LIP 211 et LIP 291 fournissent les informations de position sous forme de valeur de position. Les signaux de balayage sinusoïdaux sont fortement interpolés dans la tête de balayage et convertis en une valeur de position par la fonction de compteur intégrée. Comme pour tous les codeurs incrémentaux, la référence absolue est établie à l’aide de marques de référence. Pour en savoir plus.
Codeurs incrémentaux
Pour une très grande précision
Les codeurs linéaires exposés LIP se caractérisent par de très petits pas de mesure ainsi qu’une précision et une répétabilité très élevées. Ils fonctionnent selon le principe du balayage interférentiel et disposent d’un réseau de phase DIADUR comme étalon de mesure. Pour en savoir plus.
Pour une grande précision
Les codeurs linéaires exposés LIF ont un étalon de mesure fabriqué selon le procédé SUPRADUR sur un substrat de verre et fonctionnent sur le principe du balayage interférentiel. Ils se caractérisent par une précision et une répétabilité élevées, sont particulièrement faciles à monter et possèdent des interrupteurs de fin de course et des pistes de référence. La version spéciale LIF 481 V peut être utilisée dans un vide poussé jusqu’à 10–7 bar (voir la fiche d’information produit séparée). Pour en savoir plus.
Pour vitesses de déplacement élevées et grandes longueurs de mesure
Les codeurs linéaires apparents LIDA sont spécialement conçus pour des vitesses de déplacement élevées jusqu’à 10 m/s, et sont particulièrement faciles à monter avec diverses possibilités de montage. Des rubans gradués en acier, en verre ou en vitrocéramique sont utilisés comme supports pour les graduations METALLUR, en fonction du codeur respectif. Ils disposent également d’un interrupteur de fin de course. Pour en savoir plus.
Pour une mesure à deux coordonnées
Sur le codeur à deux coordonnées PP, une structure à réseau de phases plane fabriquée avec le procédé DIADUR sert d’étalon de mesure, qui est balayée de manière interférentielle. Cela permet de mesurer des positions dans un plan. Pour en savoir plus.
Pour une application dans la technologie du vide poussé et du vide ultra poussé
Nos codeurs standards sont adaptés à une utilisation dans un vide faible ou moyen. Les codeurs utilisés pour des applications dans un vide poussé ou ultra poussé doivent répondre à des exigences particulières. Le design et les matériaux utilisés doivent être spécialement adaptés pour cela. Pour plus d’informations, reportez-vous au document Informations techniques Codeurs linéaires pour la technologie du vide.
Les codeurs linéaires exposés suivants sont spécialement adaptés pour une utilisation dans des environnements de vide poussé et ultra poussé.
• Vide poussé : LIP 481 V et LIF 481 V
• Vide poussé : LIC 4113 V et LIC 4193 V
• Ultravide : LIP 481 U
Pour en savoir plus.
Découvrez la brochure Heidenhain Codeurs linéaires exposés
